天线优化指南 如何有效延长无线产品的传输距离

在无线通信系统中，天线的性能往往是决定传输距离的关键因素。许多用户发现，即使发射功率和接收灵敏度已经固定，实际通信距离仍不尽如人意。通过科学的天线优化，可以在不改变核心射频电路的前提下，显著提升无线产品的有效传输距离。以下从天线选型、设计、安装与环境匹配等维度，系统阐述延长传输距离的实用方法。

一、理解天线增益与方向性

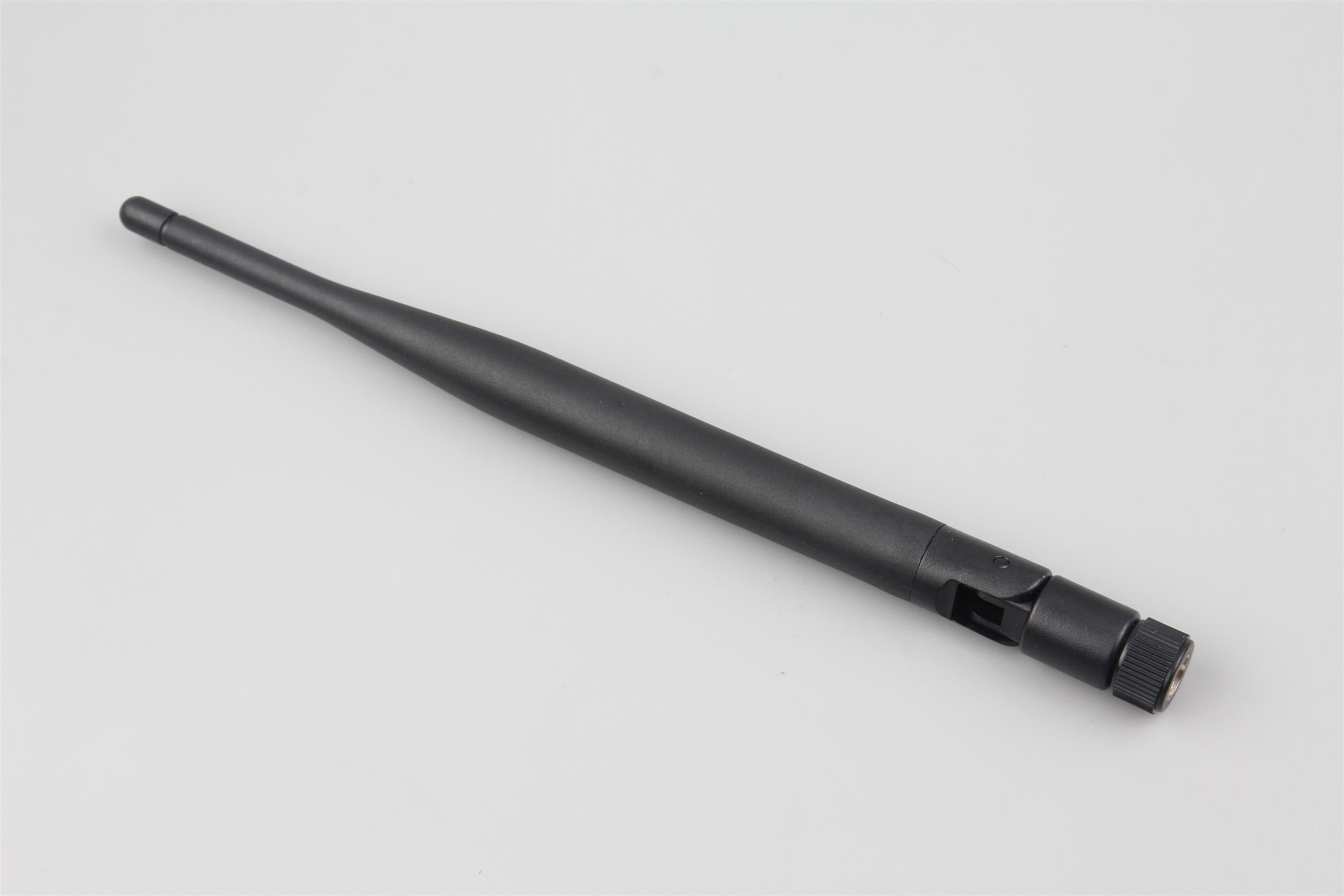

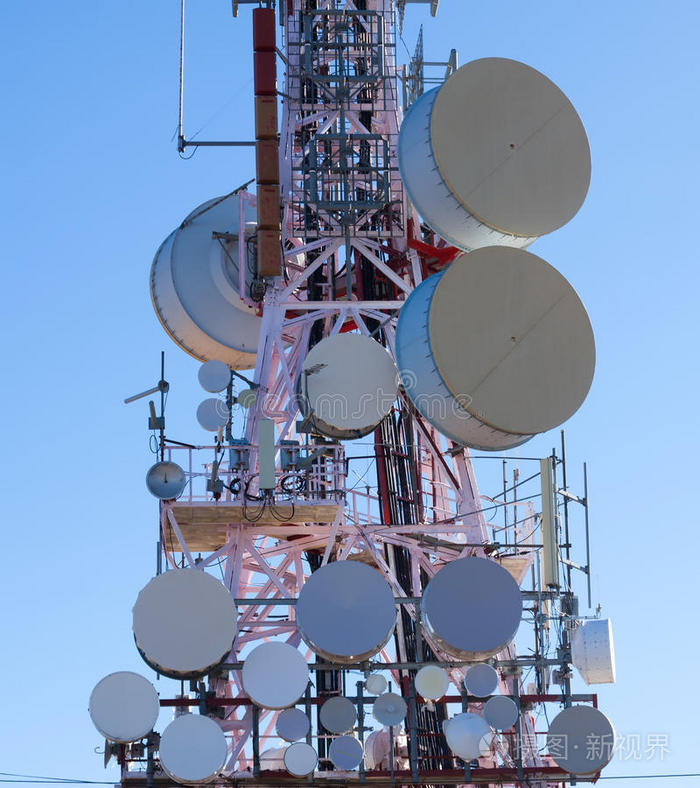

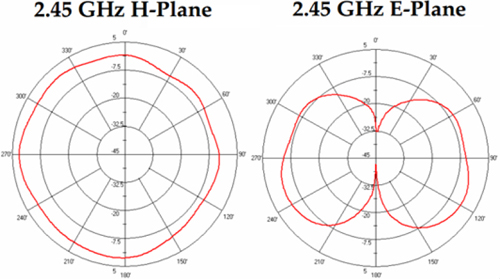

天线增益是指在特定方向上辐射或接收电磁波能力的度量，单位为dBi。增益越高，能量越集中，传输距离越远。但增益并非凭空产生，而是通过压缩波束宽度、牺牲全向覆盖换来的。对于点对点通信，应优先选择高增益定向天线（如八木天线、抛物面天线）；对于多点覆盖，则需要全向或扇区天线，此时应平衡增益与覆盖范围。

二、匹配天线频率与极化方式

天线必须与射频信号的工作频率严格匹配。例如，2.4GHz频段应选用中心频率为2.4GHz的天线，频率偏差会导致驻波比（VSWR)增大，反射功率增加，有效辐射功率下降。

极化方式同样重要。发射与接收天线极化方向应一致（同为垂直极化或水平极化）。若极化正交，信号损失可达20dB以上，传输距离大幅缩短。在复杂环境中，可采用圆极化天线对抗多径效应，但需确保两端极化兼容。

三、优化天线的物理设计

1. 尺寸与波长匹配：天线尺寸通常与波长成正比。如半波偶极子天线长度约为半波长。缩短天线尺寸会降低效率，因此应尽量保证天线处于谐振长度。
2. 材料与损耗：选用高导电率材料（如铜、银镀层）降低欧姆损耗；避免使用高介电常数或高损耗角正切的介质基板。
3. 结构设计：采用寄生单元、反射板或引向器可以改善方向性；添加巴伦（Balun）平衡馈电，减少共模电流对方向图的破坏。

四、天线放置与馈线处理

1. 高度与净空：天线应尽可能架高，远离地面、墙壁和金属物体。通常，天线离地高度至少为1个波长以上，才能形成良好的辐射方向图。在自由空间中，每增加一倍高度，理论上可增加约6dB的路径增益。
2. 远离干扰源：避免将天线放置在电机、变频器、金属机箱附近，这些物体会吸收或反射电磁波，导致方向图畸变。
3. 缩短馈线长度：馈线损耗不可忽视。以常见的RG-58同轴电缆为例，在2.4GHz频段每米损耗约1dB。改用低损耗电缆（如LMR-400）或缩短馈线至最短，可显著提高到达天线的功率。若必须长距离传输，可考虑塔顶安装射频前端或使用光纤拉远。

五、正确安装与接地

天线安装应稳固，避免随风摆动导致极化方向变化。对于定向天线，需要对预备通信链路进行精确对准（可使用场强仪或频谱分析仪辅助）。良好的接地可以泄放静电和雷击电流，保护射频前端，同时抑制共模干扰，改善天线系统稳定性。

六、利用天线分集与MIMO技术

在多径环境中，采用空间分集或极化分集可以改善接收可靠性。对于MIMO系统，多个天线之间的间距应至少为半波长，相关性越低，分集增益越高。通过波束成形技术，可自适应地将能量指向目标方向，从而延长有效距离。

七、环境与路径考量

自由空间路径损耗公式为：

L = 32.44 + 20lg(d) + 20lg(f) （单位：dB，d为km，f为MHz）

可见，距离增加一倍，损耗增加6dB。若想将距离再扩大一倍，需要链路预算增加6dB。这6dB可以来自天线增益提升、馈线损耗降低、或者环境优化（如升高天线、消除遮挡）。

在视距（LOS）条件下，天线优化效果最明显；在非视距（NLOS）条件下，信号主要靠绕射、反射传播，此时高增益定向天线不一定有效，反而需要利用多径或采用低频段（如Sub-1GHz）以增强穿透和绕射能力。

八、与建议

延长无线产品传输距离的天线优化是一个系统工程，核心原则是“提高有效辐射功率，降低系统损耗，优化传播路径”。建议按以下步骤实施：

1. 确认工作频率与所需覆盖类型（点对点或点对多点）。
2. 选择合适增益、极化与方向图的天线。
3. 使用低损耗馈线并确保良好匹配（VSWR < 1.5）。
4. 尽可能架高天线，远离遮挡与干扰。
5. 对准定向天线，定期维护。

通过以上天线优化措施，在典型的2.4GHz或433MHz无线产品上，往往可以获得数倍甚至一个数量级的传输距离提升，而不需增加发射功率或改变射频协议。
